Qu'est ce qu'un relevé 3D ?
Lorsque le géomètre parle de « relevé », il fait référence à la campagne de mesure qui aura lieu sur le site. Certains appelleraient également cela un « mesurage ».
La partie « 3D » vient du fait que toutes les mesures effectuées seront enregistrées dans les 3 dimensions. Chaque point possédera des coordonnées X, Y et Z dans un repère défini au préalable. Cela permet une visualisation plus claire du site.

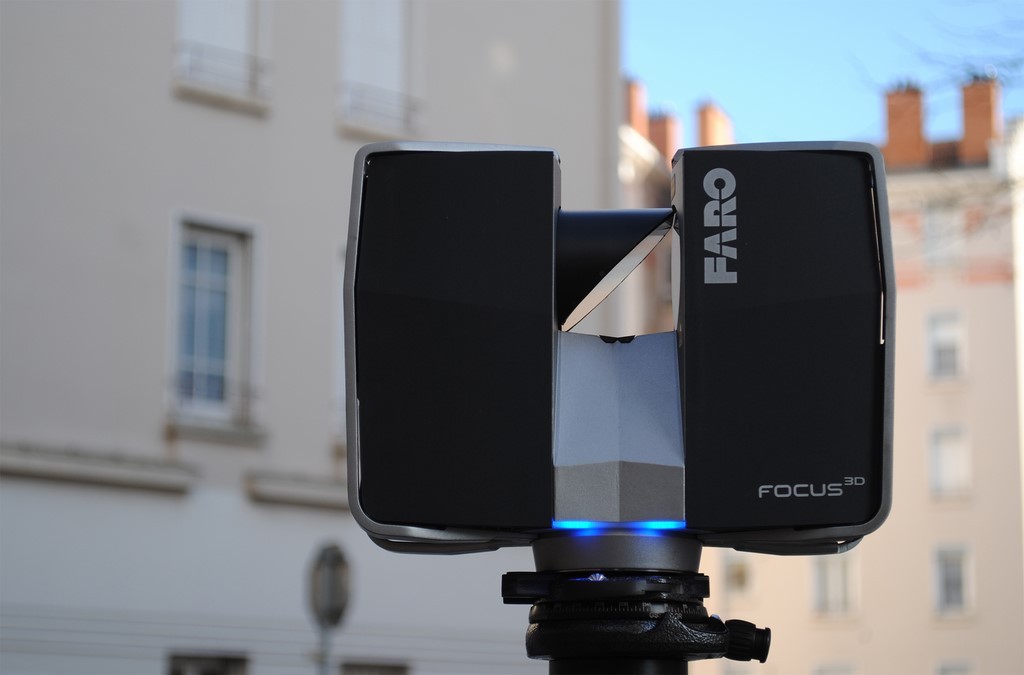

Pour effectuer ces mesures, nous utilisons des scanners laser 3D. Qu’ils soient statiques, mobiles ou aériens, ils permettent une prise de mesure rapide et exhaustive de l’environnement.
COMMENT CELA FONCTIONNE-T-IL ?

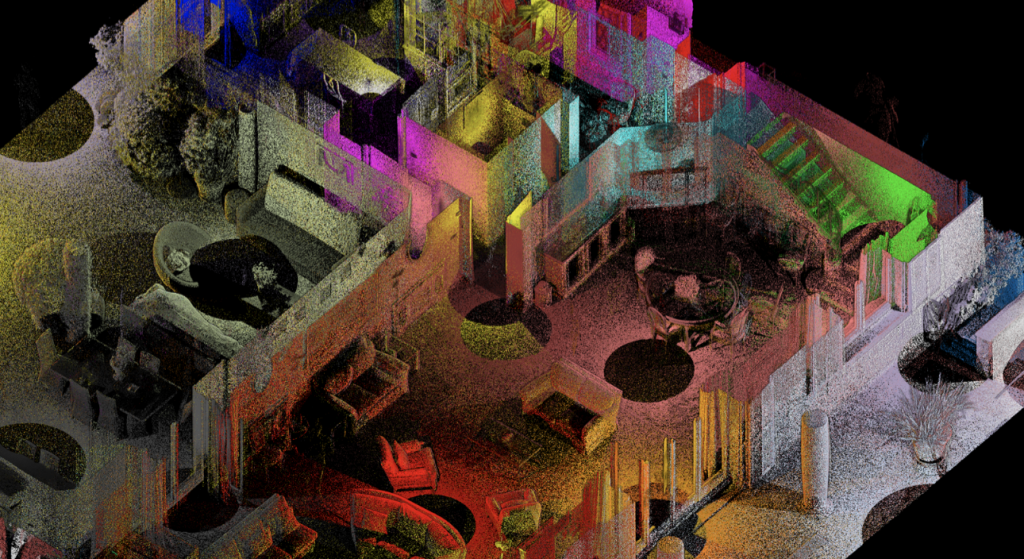

Les scanners lasers émettent plusieurs centaines de mesures par seconde. Cela permet au géomètre de générer un « nuage de points 3D » pour chacune de ses position de numérisation.
Tous les nuages de points ainsi mesurés vont ensuite être assemblés afin de générer un ensemble de nuages de points, recalés entre eux, représentant l’ensemble du site mesuré.
Ces données sont alors contrôlées, affinées et géoréférencées, grâce à des points de références et de contrôles réparti sur l’ensemble de la zone couverte par le nuage de points.
À QUOI SERT UN RELEVÉ 3D ?
Le nuage de points ainsi créé pourra servir de base pour :
- la réalisation des plans,
- la modélisation 3D,
- les contrôles de positionnement, de verticalité ou de planéité,
- la création de visites virtuelles,
- l’intégration d’un projet et d’ajout d’équipements, etc.
Pour résumer, de nos jours, un relevé 3D est composé à la base d’un « nuage de points 3D ». Mais ce nuage n’est pas une finalité en soit, il permet simplement de créer des données plus qualitatives et exhaustives. C’est un processus qui répond généralement parfaitement aux besoins de nos clients.

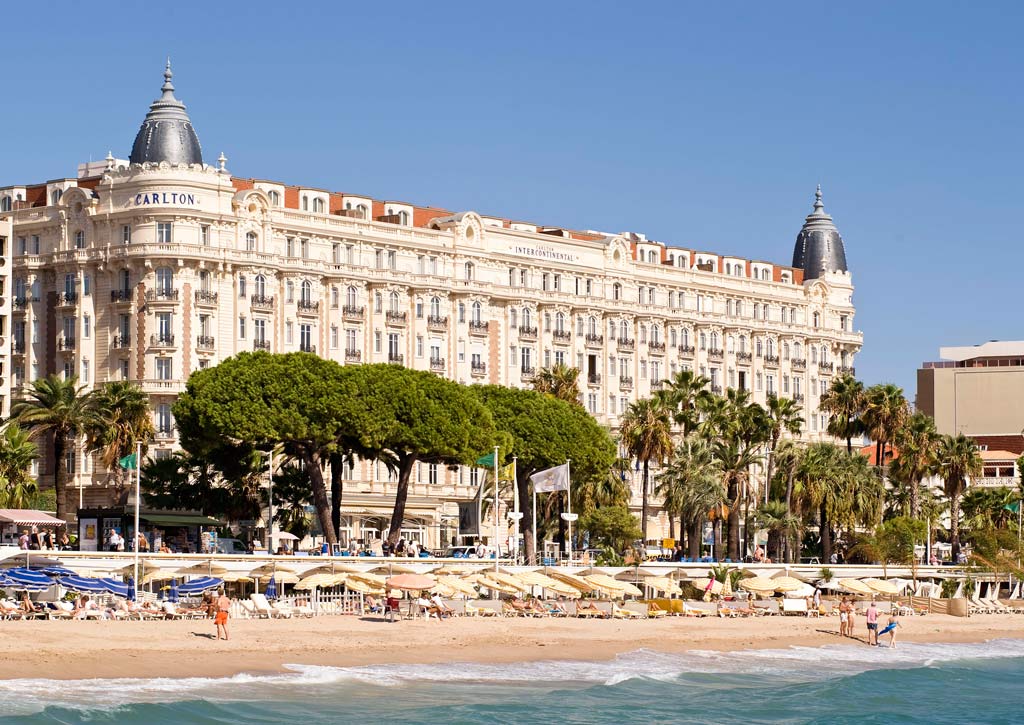

Nous avons, par exemple, déjà réalisé un relevé 3D des 43 000m² d’intérieur de l’Intercontinental Carlton à Cannes à des fin de rénovation et extension pour Vinci Construction France.
